铝助焊剂

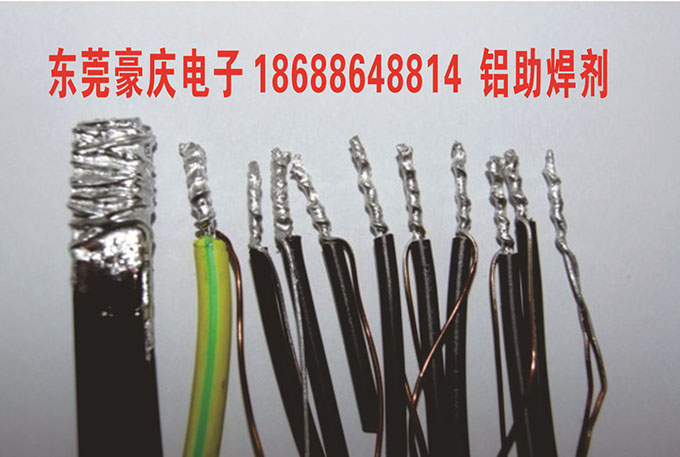

首先,铝漆包线需要焊接的地方一定要脱漆。其次是引线连接，如果是细线，将铝线和引线拧成麻花状；如果是粗线，用锡包铜线将铝线和引线扎在一起或者是用端子把铝线和引线压在一起。再次是将处理好的线头浸铝钎剂。最后将浸过铝钎剂的部分浸入锡炉内，轻轻晃动，约1-3秒后取出（大线适当延长焊接时间），即完成焊接。

注意事项：

1. 1.     铝漆包线一定要脱漆，脱漆可采用机械（脱漆机，刮漆）和化学（脱漆水、脱漆粉）两种脱漆方法，建议使用化学脱漆，用化学方法脱漆后，一定要将焊点彻底清洁；尽量不要选用机械方法脱漆，防止铝线刮伤，产生毛刺，韧性减弱；绝对不要使用高温锡烫漆。
2. 2.     铝漆包线与引线的连接，应将铝线较小弧度绕在铜引线的外面，这样可以减少假焊现象产生，提高焊接强度。
3. 3.     对于不同的锡应采用不同的焊接温度：我公司铝专用锡条，焊接温度为330度；普通无铅锡条，焊接温度为285度左右；有铅的锡，焊接温度为265度（建议不要用，焊接强度和抗腐蚀性较差）。由于铝的熔点比较低，容易熔解到锡锅内，所以本公司建议焊接较小直径的铝漆包线时（0.4MM以下），温度最好控制在300℃以内，减小铝线熔解速度，防止铝线脆化。绝对不要使用高温锡焊接。
4. 4.     由于铝的不稳定性，建议即时去漆，即时焊接，不要让脱漆后的铝漆包线线头过长时间接触空气，防止其氧化，利于焊接，一般说来脱漆后5小时内必须焊接，如果没有焊接则需要剪掉重新脱漆。
5. 5.     另外厂家可根据焊接长度制定脱漆长度，即焊多长去漆去多长，不要让铝暴露在空气中，给焊点埋下隐患。
6. 6.     浸焊时，在锡锅内轻轻晃动2-3次，避免产生气泡。焊接时间控制在1－3秒之间，比较充分的将铝钎剂蒸发掉。
7. 7.     铝漆包线焊接完成后，一定要对焊点进行隔绝空气处理，例如浸绝缘漆或者套热缩管用以保护焊点。

附注:

针对不同的铝线产品，我公司的铝钎剂可分为低温型，适合直径1.5MM以下的铝线和引线的焊接；高温型铝钎剂，适合1.5MM以上的铝线和引线的焊接；固体型铝钎剂，适合束状多根铝线与引线的焊接，主要用于电磁炉行业。

铝助焊剂规格书

我公司经过多年潜心研究开发生产的铝漆包线专用助焊剂（铝钎剂），采用高科技多组元独特配方，选取进口高纯度化工原料，能快速有效的去除铝材表面氧化膜，增强焊料和母材表面活性，降低母材表面张力，增强焊料扩展性，从而达到完美高强度焊接效果。

本产品通过SGS认证，在铝和铝合金（铝线与铝线焊接、铝线与铜线焊接）上面具有润湿时间短、焊接迅速、焊点光亮、饱满、可靠、焊后无残留、无腐蚀等优点，得到广大变压器、电机、整流器、电磁炉、音圈等生产厂商的认可。

本品适用于生产各高低变压器、动力配电箱、照明配电箱、大功率稳压器、高精度全自动变压器、隔离式各种型号变压器、电焊机、电机、电感、镇流器等的铝漆包线与引线的焊接。

化学品名称：铝助焊剂

化学品组成：脂肪族醇、羧酸、活性剂、润湿剂、调节剂

理化特性：
